适合严寒地区的喷气增焓空气能

发布时间:2020-09-02

在环境温度相对较高时,空气能运行性能良好,但是在室外环境温度较低时,存在压缩机压比大、压缩机排气温度过高、频繁出现过热保护、制热量衰减严重、热泵COP低和蒸发器结霜等问题,一直制约着空气能在寒冷地区大规模推广应用。具有压缩机喷气增焓技术及经济器的空气能系统(简称喷气增焓空气能)是这一问题较好的解决方案。

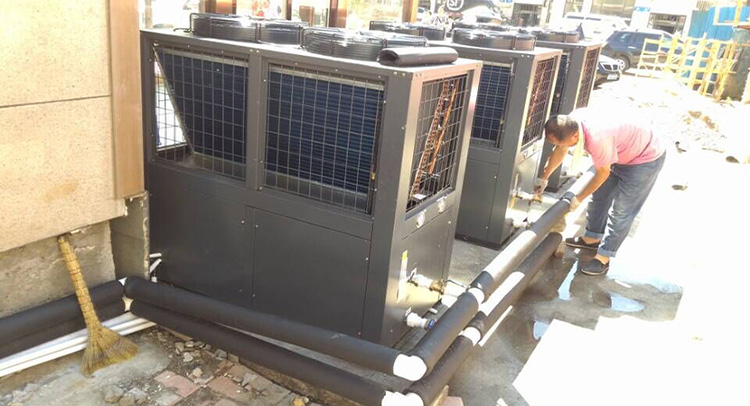

喷气增焓空气能
1、喷气增焓技术原理
喷气增焓技术是指以喷气增焓压缩机为基础,优化了中压段冷媒喷射技术。原理是通过中间压力吸气孔吸入一部分中间压力的气体,与经过部分压缩的冷媒混合后再压缩,实现以单台压缩机实现两级压缩,增加了冷凝器中的制冷剂流量,加大了主循环回路的焓差,从而大大提高了压缩机的效率。
压缩机采用喷气增焓方式,有效地降低了排气温度,提高了热泵系统的制热量和COP,同时由于压缩过程为准二级压缩使压缩比增大,更有利于低温工况运行。
使用喷气增焓技术的空气能系统主要有形式:带经济器的热泵系统和带闪发器的热泵系统。

2、喷气增焓空气能技术优势
现有普通热泵用压缩机只能运行在蒸发温度大于–10 ℃范围,而且较低的冷凝温度限制了出水温度。喷气增焓热泵用压缩机可在最低蒸发温度–25 ℃的工况下运行,此时冷凝温度可达65℃,提高了出水温度。采用典型R22制冷剂的12匹喷气增焓风冷热泵与普通风冷热泵相比,在冬季进行不同环境温度下的制热能效测试,结果如图3-4所示。在相同环境温度下喷气增焓系统能效都明显高于普通热泵系统,尤其是低环境温度下,节能效果非常显著。当室外环境温度为-22℃时,热泵COP可达2.22,可以满足我国严寒地区的采暖需求。

随着低温空气能技术的成熟,已经先后在我国西藏、沈阳等地进行了供暖应用,供暖期平均COP达到2.5以上,效果良好。采用低温空气能对既有建筑物热源进行改造(不含末端系统),初投资约为100—120元/m2,对于新建供暖系统,当末端形式为地板辐射供暖时,初投资为150—180元/m2,当末端形式为风机盘管时,初投资为180—210元/m2,在沈阳,空气能运行费用与集中供热相当,比燃气壁挂炉节省15%以上,比电采暖节省60%以上。
从初投资、运行环保节能、运行稳定等多方面说明,采用低温空气能供暖是一项值得推广的燃煤替代绿色供暖技术。
